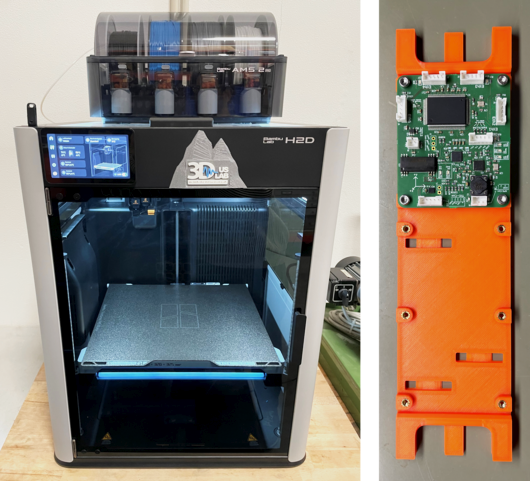

LPKF Protolaser H4
Der LPKF Protolaser H4 ist ein Tabletop-System zur ein- und doppelseitigen Oberflächenbearbeitung von Leiterplattenmaterialien wie FR4. Er besitzt einen Laser für die präzise Bearbeitung der Kupferschicht, sowie eine Frässpindel für die mechanische Bearbeitung des Basismaterials wie Bohren und ausschneiden. Durch den Laser ist eine präzisere und feinere Strukturierung von Leiterbahnen ab 100 µm mit Abständen von 30 µm möglich. Dies ermöglicht eine Miniaturisierung der Leiterplatten für kleine Anwendungen wie die, aktuell sich in der Entwicklung befindende, Slimhole-Bohrlochsonde.
| Maximale Layoutfläche (X/Y/Z) | 305mm x 229mm x 7mm |
| Laserwellenlänge, Frequenz, Leistung | 1064 nm, 25-400 kHz, 20W |
| Mindestleiterbahnbreite/abstand | 100µm / 30 µm auf FR4 18µm Cu |
| Wiederholgenauigkeit | ±1,8 µm |
| Drehzahl Frässpindel | 100 000 U/min |
| Gewicht | 125kg |
| Laser-Sicherheit | Laserklasse 1 |
Leistungsstarke Server
Die effiziente Verarbeitung und Abbildung von Strukturen im Umfeld von Untergrundbauwerken erfordert leistungsstarke Server, insbesondere beim Datenprozessing und Imaging von seismischen Daten. Die 3D-Strukturmodelle setzen sich teilweise aus mehreren Milliarden Bildpunkten zusammen, was eine enorme Rechenleistung erfordert. Drei Server mit 88, 102 und 192 CPU`s stehen für diesen Zweck zur Verfügung.
Seismisches Akquisitionssystem
Distributed DAQLink 4
Für die schnelle seismische Datenerfassung von bis zu 438 Kanälen stehen neunzehn seismische Messsysteme Distributed DAQLink 4 von Seismic Source zur Verfügung. Reduziert man die Kanalanzahl je System, können Abtastraten von 64.000 Samples/s mit den 24 bit ADCs erreicht werden. Die Distributed DAQLink 4 ist ein robustes kabelbasiertes System, dass Kommunikation und Triggerung in Entfernungen bis zu 3000 m ermöglicht, wobei maximale Datenraten bis zu einem Abstand von 240 m erreicht werden. Somit werden weiträumige Messungen auch über mehrere Sohlen untertage möglich.
In Verbindung mit der Registriereinheit wird die Zeitsynochronisierungeinheit (Time Sync Unit (TSU1)) eingesetzt, um die GPS-Zeitgenauigkeit im Untertagebereich zu nutzen.
SUMMIT Compact
Für die seismische Datenerfassung mit bis zu 96 Kanälen Kanälen bei Abtastraten von 48.000 Samples/s stehen vier seismische Messysteme SUMMIT Compact zur Verfügung. Die SUMMIT Compact ist ein robustes kabelbasiertes System. Für die Kommunikation und den Triggerung aller Messsysteme wird ein 250 m langer Zweidrahtbus verwendet.
Mobiler 3D Handscanner
ZEB Horizon RT
Die Integration präziser topografischer Daten in die Auswertung von Hohlraumgeometrien wie Tunneln, Sohlen und Strecken erfordert fortschrittliche Technologien. In diesem Zusammenhang setzen wir auf den Laserhandscanner von GeoSLAM. Dieses mobile Gerät ermöglicht eine mühelose Erfassung von topografischen Daten entlang der Messauslage und überzeugt durch eine Reihe von Merkmalen, die es besonders für den Einsatz untertage attraktiv machen.
Die herausragende Leichtigkeit in der Handhabung stellt sicher, dass der Scanner problemlos in schwierigem untertägigem Gelände eingesetzt werden kann, selbst ohne Stativ. In Umgebungen, in denen GPS-Signale oft nicht verfügbar sind, erweist sich das Gerät als äußerst zuverlässig, da es auch ohne GPS-Unterstützung 3D-Mapping durchführen kann.
